مدل فازوری موتور سنکرون آهنربای دائم در متلب
پروژه ۲۱۲: شبیه سازی در ام فایل متلب
خلاصه:
مدل فازوری سیستم ها به جهت سادگی در روابط و دارای پاسخ دینامیکی سریع بیشتر مورد توجه قرار می گیرد. در شبیه سازی حاضر قصد داریم تا پارامترهای فازوری از جمله : فازور شار پیوندی استاتور، فازور جریان استاتور، دامنه شار استاتور، دامنه فازور جریان و گشتاور فاصله هوایی را جاییکه سرعت در مقدار ۳۵۰۰ دور بر دقیقه ثابت بوده و فازور ولتاژ برابر با j40 ولت می باشد، شبیه سازی نماییم.
ابتدا روابط مربوطه را نوشته و سپس مدل موتوری را که قصد شبیه سازی داریم بیان می نماییم.
در این حالت فازور جریان و ولتاژ استاتور به صورت :

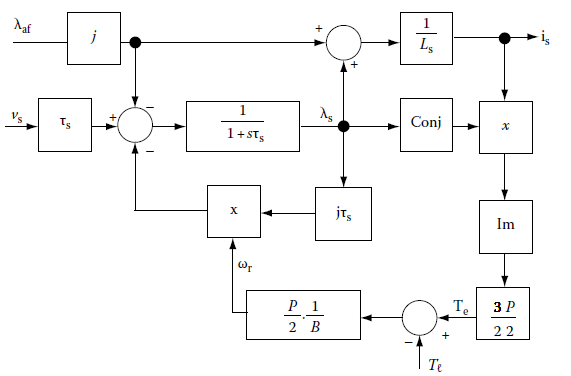

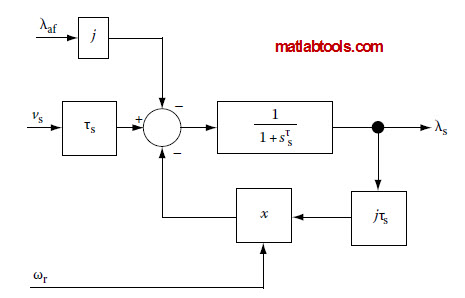

در حالت کلی مدل فازوری این سیستم به صورت شکل فوق حاصل می گردد.
شبیه سازی را در حالتی که دامنه شار و ولتاژ ثابت باشند یعنی به صورت رابطه زیر داریم:

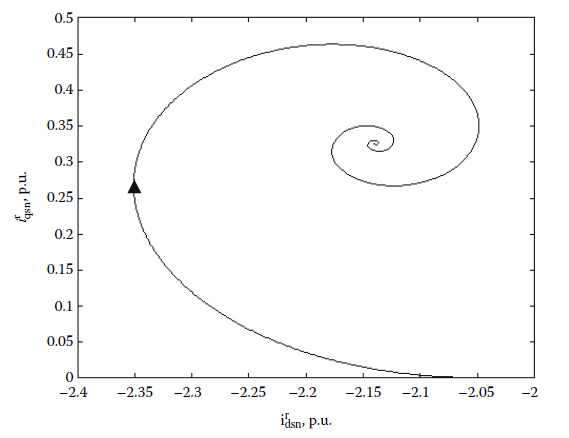

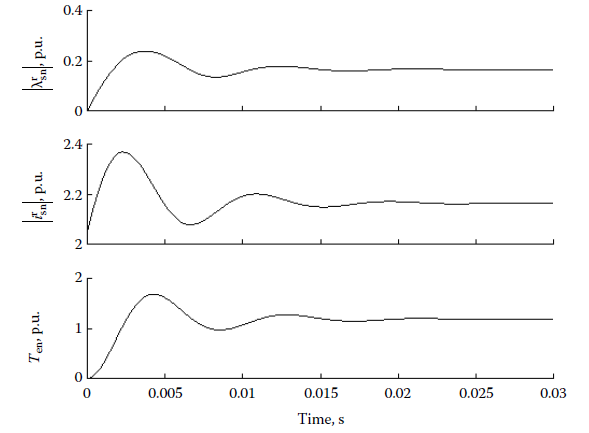

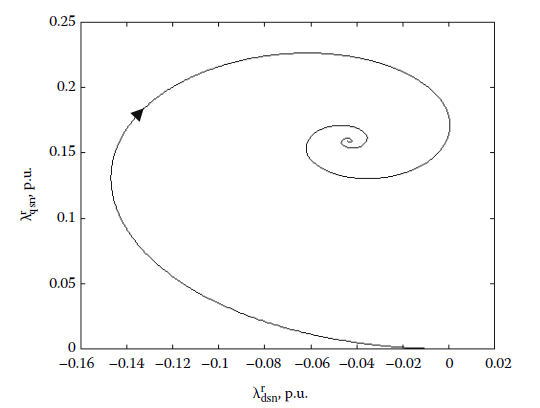

برخی نتایج:

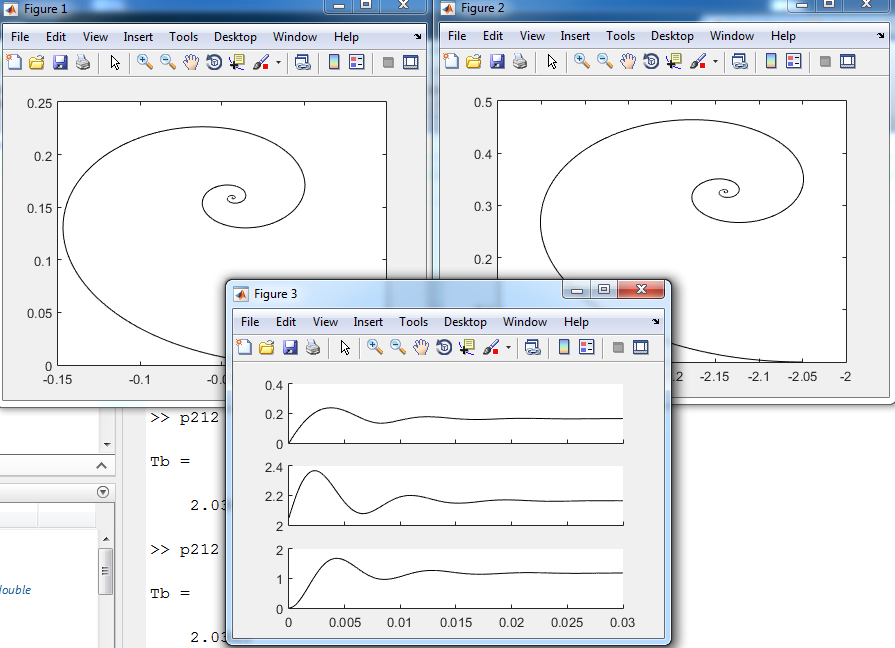

نتایج در متلب:
پارامترهای موتور نمونه:
lamaf=0.123; % Rotor flux linkages
Rs=1.2; % Stator phase resistance
Ls=0.006; % Inductance
ts=Ls/Rs; % Stator time constant
P=4; % Number of poles
w=(2*pi*3500/60)*P/2; % Rotor speed in elec. rad/sec
V=40; % Stator voltage magnitude
a=0;b=1; % Stator phasor voltage components,V(a+jb)
n=0; % Iteration number
% Base values
Ib=10; % Base current
lamb=lamaf; % Base flux linkages
wb = w; % Base speed, elec. rad/sec.
Pb=745.6; % Base power, W
