محاسبه تلفات ماسفت ها MOSFETs
پروژه ۸۲۲: شبیه سازی منحنی تلفات ماسفت ها در نرم افزار MATLAB
توضیح:
تلفات ماسفت ها اساسا به چند قسمت مربوط می شوند. اولین ترم مربوط به ترم تلفات RDS−on ، زمانی است که ماسفت روشن بوده و بصورت یک مقاومت دیده می شود. در زیر رابطه آن نشان داده شده است:
در بدترین شرایط داریم: ۴۰VRMS و ۸ اهم بار ، جریان ۵ARMS را تولید می نماید. بنابراین توان این تلفات بصورت زیر خوهد شد:
تلفات دیگر مربوط به تلفات سوسوئیچینگ می باشد که مرتبط با ظرفیت های خازنی گیت ماسفت ها می باشد. با محاسبه زمان صعود و نزول این مسئله قابل مشاهده می باشد. تلفات سوئیچینگ بصورت کلی همانند رابطه زیر محاسبه می گردد:

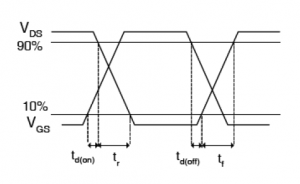

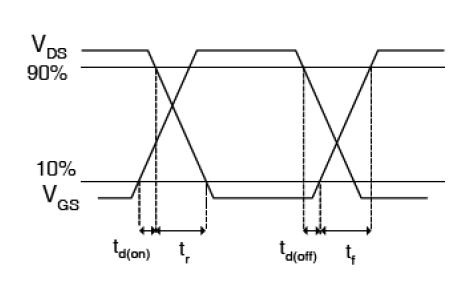

زمان صعود و نزول یک ماتریس به شکل زیر می باشد:
با ساده سازی رابطه بالا داریم:
در رابطه فوق fsw فرکانس سوئیچینگ ماسفت؛ VDrive ولتاژ راه اندازی ماسفت ، Iout جریان خروجی ماسفت و VDD ولتاژ ماسفت.
همچنین تلفات دیگری نیز در ماسفت ها مطرح می باشد بنام تلفات فیلتر که در رابطه زیر نشان داده شده است:

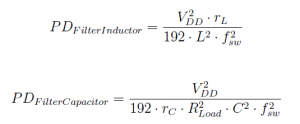

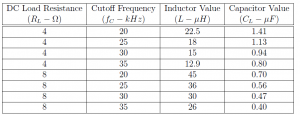

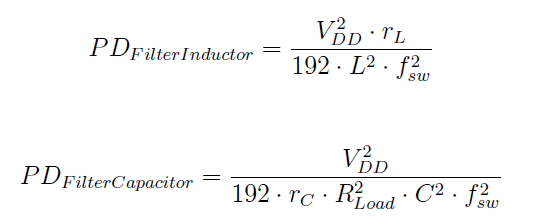

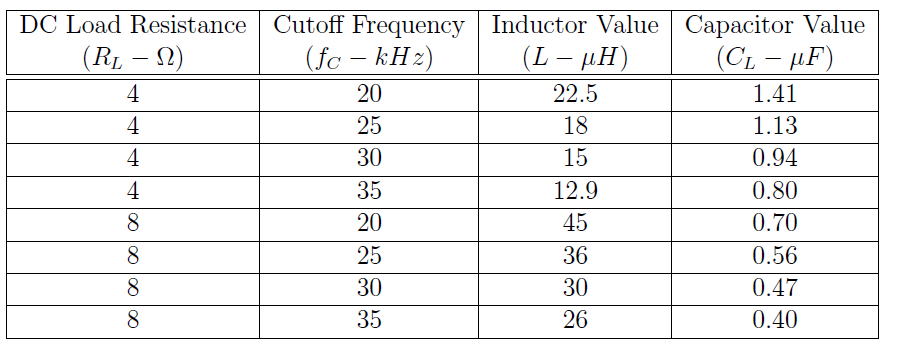

بخشی مربوط به فیلتر سلفی و دیگری مربوط به تلفات فیلتر خازنی می باشد. در این شبیه سازی قصد داریم کلیه تلفات مربوط به ماسفت ها را در نرم افزار متلب محاسبه و تا حد امکان سعی نموده ایم به حالت واقعی نزدیکتر باشد.
در صورت سوال در مورد محصول می توانید از بخش تماس با ما (منوی بالا)، با شماره تلفن مورد نظر مکاتبه نمایید.

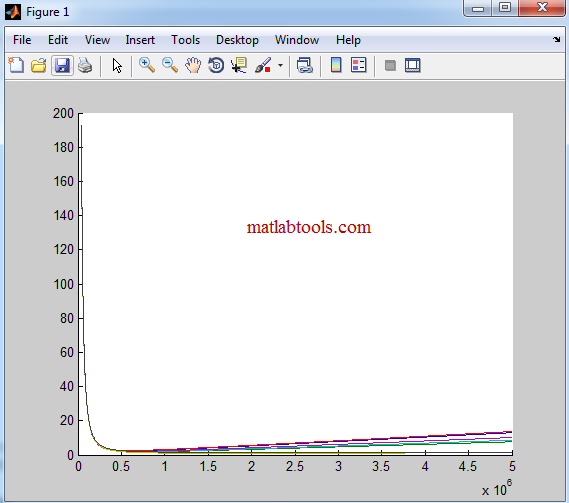

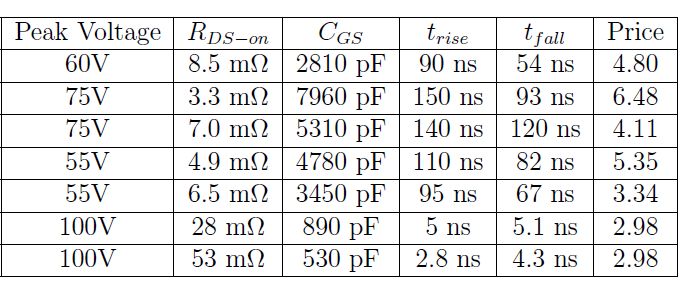

برخی نتایج:
