شبیه سازی یک سیستم الکترومغناطیسی با میدان مغناطیسی و الکتریکی
پروژه ۲۱۰: شبیه سازی در ام فایل متلب(برنامه جهت اجرای رله الکترومغناطیسی)
خلاصه:

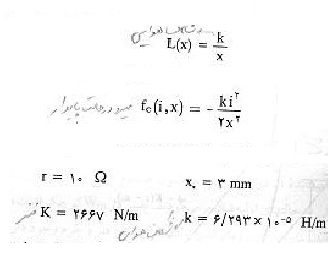

در شکل فوق مثالی از سیستم ابتدایی الکترومکانیکی را می توانیم ببینیم. از یک میدان الکتریکی به عنوام وسیله انتقال انرزی بین سیستم های الکتریکی و مکانیکی استفاده می شود. در این سیستم ها ، v ولتاژ منبع الکتریکی و f نیروی مکانیکی خارجی است که به سیستم ماکتنیکی اعمال می شود. نیروی الکترومغناطیسی یا الکترواستاتیکی با fe مشخص شده است. مقاومت هادیهای حامل جریان با r و L مبین اندوکتانس سیستم الکترومغناطیسی پایستار خطی است که با سیستم مکانیکی ارتباطی ندارد. در سیستم مکانیکی M جرم عضو محرک است در حالی که انعطاف پذیری خطی و میراکننده با ثابت فنری K نمایش داده می شوند و D ضریب میرایی است. جابه جایی X0 به نیروی صفر یا وضعیت تعادل سیستم مکانیکی مربوط است که وضعیت حالت دائمی جرم با fe و f برابر با صفر را نشان می دهد. یک خازن سری و یا موازی را می توان در سیستم الکتریکی منظور کرد که در آن انرژی نیز می تواند در یک میدان الکتریکی خارج از فرآیند الکترومکانیکی ذخخیره شود. معادله ولتاژ مبین سیستم الکترومکانیکی را به صورت زیر داریم:

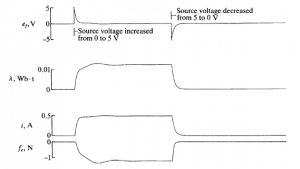

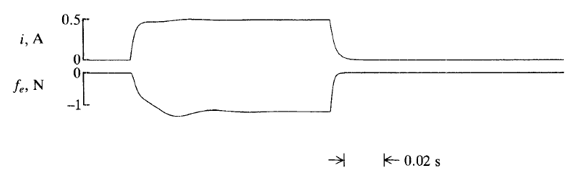

(شکل ها از کتاب تئوری ماشین های الکتریکی : پالسی کروس گرفته شده است.)

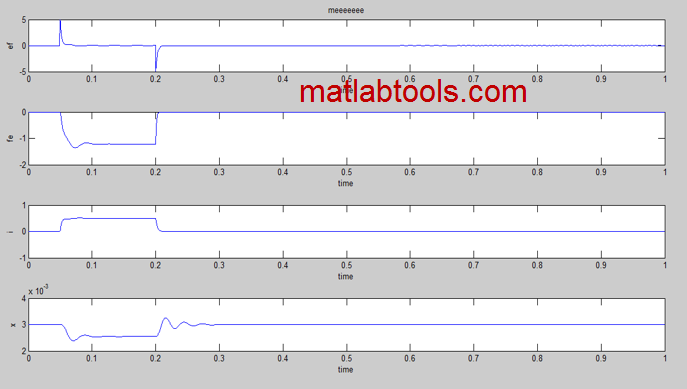

برخی نتایج کار ما در متلب:
بر نامه اول:ابتدا با اعمال ولتاژ dc و با ثابت نگه داشتن بخش متحرک منحنی جریان بر حسب زمان و نیروی الکترومغناطیسی را بر حسب زمان رسم کنید

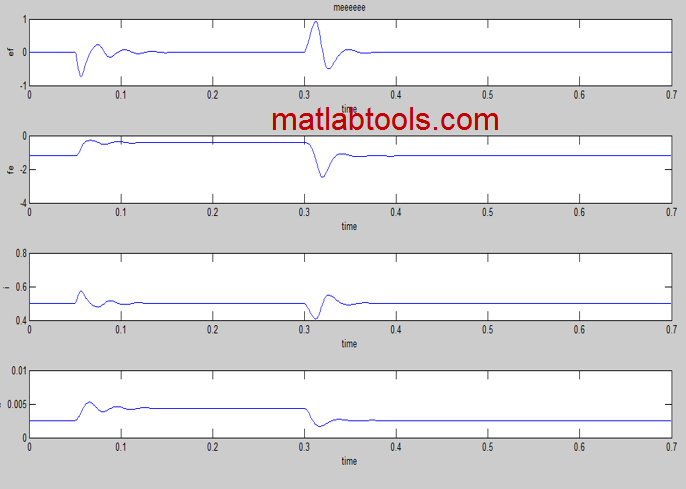

برنامه دوم
پس از اعمال منبع و گذشت مدت طولانی نیرو به بخش متحرک دارد می نماییم نمودار جریان _زمان و نیروی الکترومغناطیسی در زمان را رسم کنید.
در صورت سوال در مورد محصول می توانید از بخش تماس با ما (منوی بالا)، با شماره تلفن مورد نظر مکاتبه نمایید (ترجیحا ارسال پیامک).
