شبیه سازی یک ماشین دی سی دارای کموتاتور در متلب (حالت کلاسیک و عمومی)
پروژه ۲۲۲: شبیه سازی در متلب + توضیحات کامل + فیلم اجرای شبیه سازی
خلاصه ای از کار:

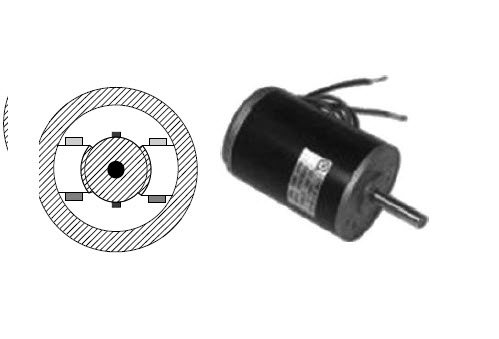

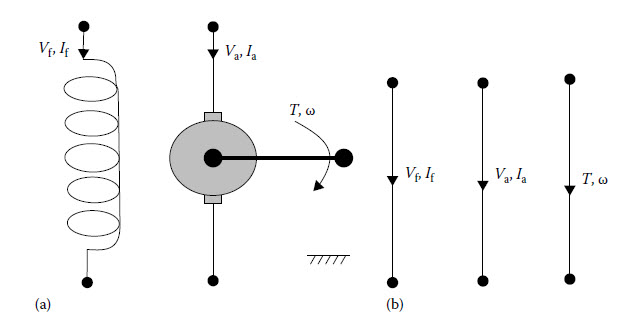

در این شبیه سازی می خواهیم یک موتور کلاسیک دارای کموتاتور را در ام فایل نرم افزار متلب شبیه سازی نماییم. دیاگرام کلی این ماشین مطابق شکل زیر می باشد:
برای این منظور ابتدا معادلات حاکم بر شبیه سازی را بیان نموده و در ام فایل متلب هر یک از آنها را کد نویسی می نماییم. در این برنامه حدالمکان سعی شده تا کدها به سادگی و قابل فهم نوشته شود.
- حالت مبدل الکترومکانیکی
میدان در مقدار ثابت برابر با fc(t) = FC
- حالت تقویت کننده الکترومکانیکی
جریان آرمیچر ثابت و برابر با ac(t) = AC
- حالت تقویت چرخشی
سرعت شفت ثابت و برابر با : w(t) = W
روابط حاکم بر این موتور به شرح :
Field port
FC.K = FC.J + DT*RFC.JK
RFC.KL = (VF − VFD.K)/FI
VFD.K = FR*FC.K
Armature port
AC.K = AC.J + DT*RAC.JK
RAC.KL = (VA − VAD.K −C*FC.K*W.K)/AI
VAD.K = AC.K*RA
Shaft port
W.K = W.J + DT*ACC.JK
ACC.K = (T + FCAC.K − BW.K)/Jx
FCAC.K = C*AC.K*FC.K
BW.K = B*W.K
ثابت ها :
Field resistance FR = 100 ohm
Armature resistance RA = 0.5 ohm
Torque coeffi cient C = 150
Moment of inertia Jx = 10

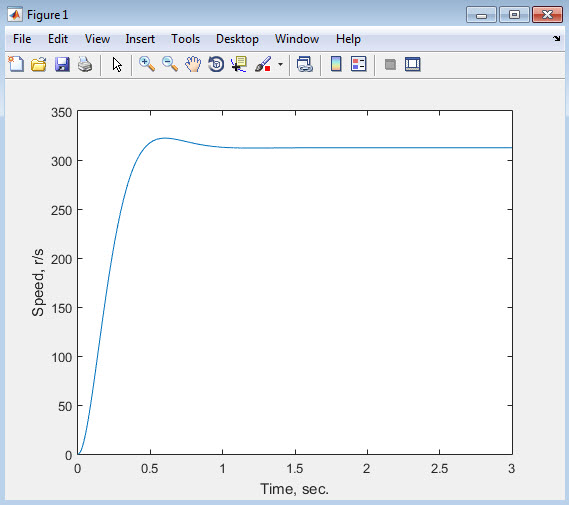

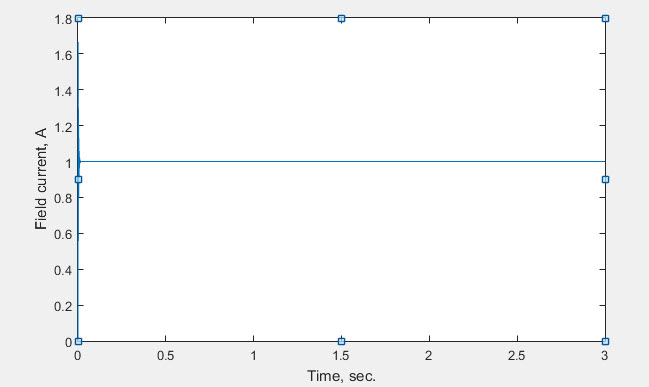

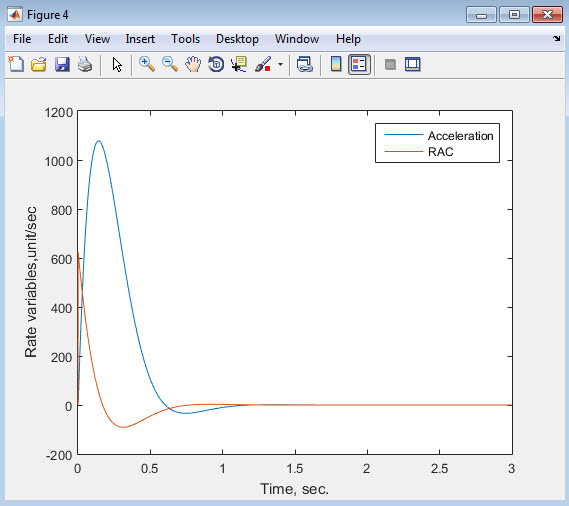

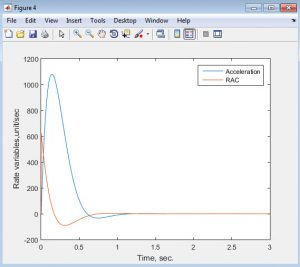

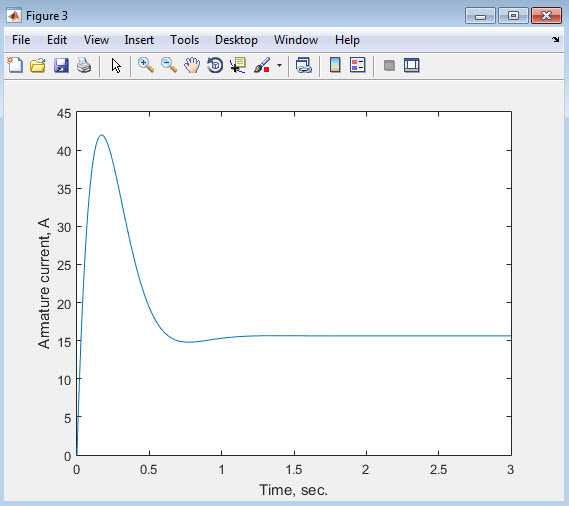

برخی نتایج شبیه سازی :
